Integrado Modo Common Choke - Série Lef17T | Filtro de fonte de alimentação 90W

obtenha o ultimo preço

Contato Agora

Features:

Tipo de pagamento: L/C,T/T
Quantidade de pedido mínimo: 1
transporte: Ocean,Land,Air,Express
porta: Xi'an,Shanghai

Lista de Produto

Enviar Inquérito

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Lista de Produto



Descrição

Atributos do produto

Modelo: LEF

marca: FERRTX

Tipos De: Filtro EMI

Tipo De Filtro: Linha de energia

Método De Instalação: Através do orifício

DC Nominal De Tensão: Não aplicável

Inductance: 3.3mH, 6.8mH, 15mH, 25mH, 30mH

Inductance Tolerance: +50% / -30%

Rated Current (DC): 0.3A to 0.8A

DCR Max: 0.36Ω to 1.48Ω

Test Frequency: 10kHz

Operating Temperature: -50°C to +110°C

Insulation Resistance: 100 MΩ Min. at 500V DC

Applications: Power Supplies (20-90W), LED Drivers, Electronic Ballasts

Mounting Type: Through-Hole (THT)

Termination: Wire Lead

Capacidade de fornecimento e informações adicionais

transporte: Ocean,Land,Air,Express

Lugar de origem: China

Apoio sobre: 2~8weeks

Certificados : RoHS/ISO/UL/CE/IATF 16949/CNAS

porta: Xi'an,Shanghai

Tipo de pagamento: L/C,T/T

Descrição do produto

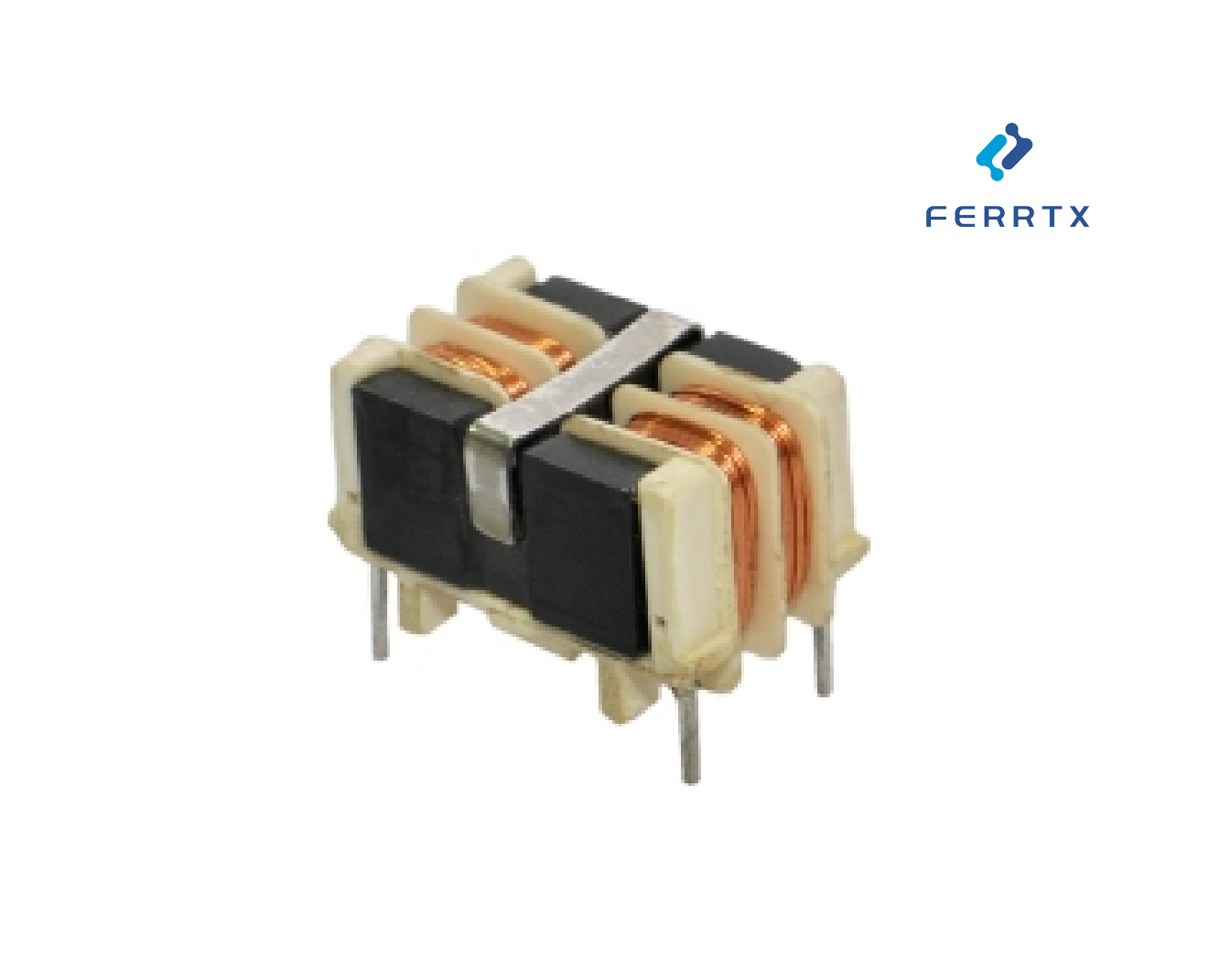

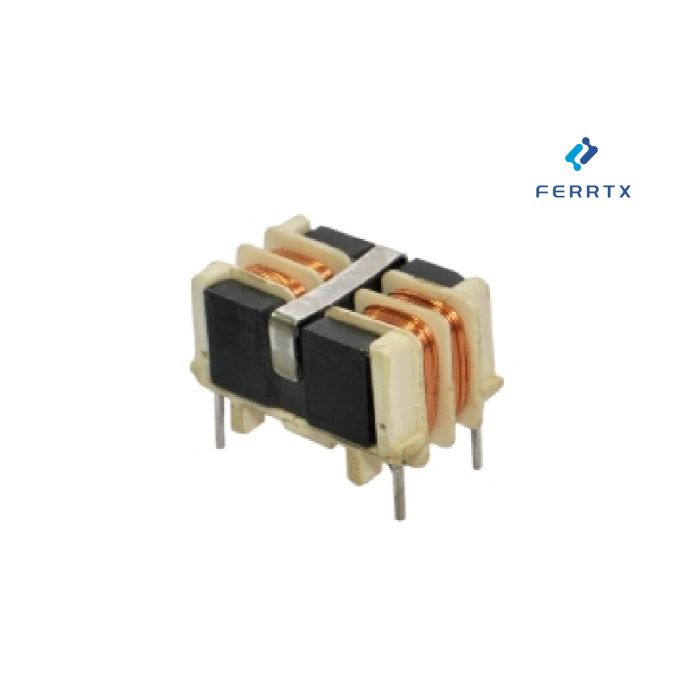

Choke de modo comum e modo diferencial integrado - Série LEF17T

A realização de EMI atrapalha a certificação do seu produto e o sucesso de mercado? Na área crítica do projeto da fonte de alimentação, a supressão eficaz de ruído não é negociável. A série LEF17T representa um salto na tecnologia de filtros EMI, integrando filtragem de modo comum e modo diferencial em um único componente indutor de potência altamente confiável.

Principais recursos

A filtragem de interferência eletromagnética simplificada e que economiza espaço integra a supressão de ruído de modo comum e modo diferencial em um único componente compacto.
O LEF17T apresenta desempenho de isolamento aprimorado (suporta 1000 Vca entre enrolamentos por 1 minuto) e resistência de isolamento ≥100MΩ a 500 Vcc.
O design do núcleo de circuito fechado confina efetivamente o fluxo magnético, melhorando a eficiência e reduzindo a interferência em circuitos adjacentes.
Opera de forma estável em temperaturas de até 110°C, mantendo o desempenho a longo prazo mesmo em espaços confinados com fluxo de ar restrito.

Aplicativos

Fontes de alimentação comutadas (SMPS): Ideal para adaptadores de energia de 20 W a 90 W e carregadores.
Drivers de iluminação LED: Garanta uma operação estável e sem cintilação e alcance a conformidade EMC para soluções de iluminação LED internas e externas.
Reatores Eletrônicos: Fornecem filtragem EMI confiável para sistemas de iluminação.
Sistemas de controle industrial: melhoram a capacidade anti-interferência da placa de controle e do módulo de potência.

Resumo das especificações técnicas

Part Number	Inductance L0 (mH) +50%/-30% @0Adc	Heat Rating Current DC (A)	DCR Max. (Ω)
LEF17T-332Y	3.3	0.8	0.36
LEF17T-682Y	6.8	0.6	0.54
LEF17T-153Y	15	0.5	0.96
LEF17T-253Y	25	0.4	1.15
LEF17T-303Y	30	0.3	1.48

(Esta tabela fornece uma comparação rápida. Especificações detalhadas para cada número de peça estão disponíveis nas respectivas páginas do produto.)

Informações Técnicas:

Frequência de teste: 10kHz, 50mV
Temperatura operacional: -50°C a +110°C
Corrente Nominal: A corrente quando o aumento de temperatura da bobina atinge um máximo de ΔT=40°C (Ta=25°C).

Conclusão e apelo à ação

Selecionar o filtro EMI ideal é uma decisão crítica que afeta a conformidade, a confiabilidade e o tempo de lançamento no mercado de seus projetos eletrônicos. Com seu design integrado, recursos de segurança robustos e desempenho focado na aplicação, a série LEF17T é o parceiro ideal para navegar nessas escolhas.

Pronto para suprimir ruídos e otimizar o design da sua fonte de alimentação?

Navegue por nossa linha completa de filtros EMI para encontrar a peça padrão que atenda às suas necessidades.
Baixe a ficha técnica detalhada do LEF17T para obter informações técnicas abrangentes.
Não consegue encontrar a combinação perfeita? Entre em contato com nossa equipe técnica para consulta. Somos especializados em fornecer soluções personalizadas para atender necessidades específicas.
