Casa> Lista de Produto> Filtro EMI> Linha de energia Tolho de modo comum> Bobinas planares de alto desempenho: 39A Corrente 1500V Isolamento reforçado 1,6MHz SRF otimizado

Bobinas planares de alto desempenho: 39A Corrente 1500V Isolamento reforçado 1,6MHz SRF otimizado

obtenha o ultimo preço

Contato Agora

Features:

Tipo de pagamento: L/C,T/T
Quantidade de pedido mínimo: 5000 Piece/Pieces
transporte: Ocean,Land,Air,Express
porta: Xi'an,Shanghai

Lista de Produto

Enviar Inquérito

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Lista de Produto



Descrição

Atributos do produto

Modelo: TPER

marca: FERRTX

Origin: China

Certificação: RoHS/ISO/UL/CE/IATF16949/CNAS

Espécies: Montagem em superfície de indutor

Tipo De Fornecimento: Fabricante original

Lugar De Origem: China

Método De Instalação: Montagem em Superfície

Inductance: 160μH ±35%

Rated Current: 39A

DCR Max: 1.4

Self Resonant Frequency: 1.6

Impedance @ SRF: 400

Isolation Voltage: 1500V

Operating Temperature: -40°C to +150°C

Compliance: 3

Embalagem & Entrega

Unidades de venda:	Piece/Pieces
Baixar:

Capacidade de fornecimento e informações adicionais

transporte: Ocean,Land,Air,Express

Lugar de origem: China

Apoio sobre: 2~8weeks

Certificados : RoHS/ISO/UL/CE/IATF16949/CNAS

porta: Xi'an,Shanghai

Tipo de pagamento: L/C,T/T

Descrição do produto

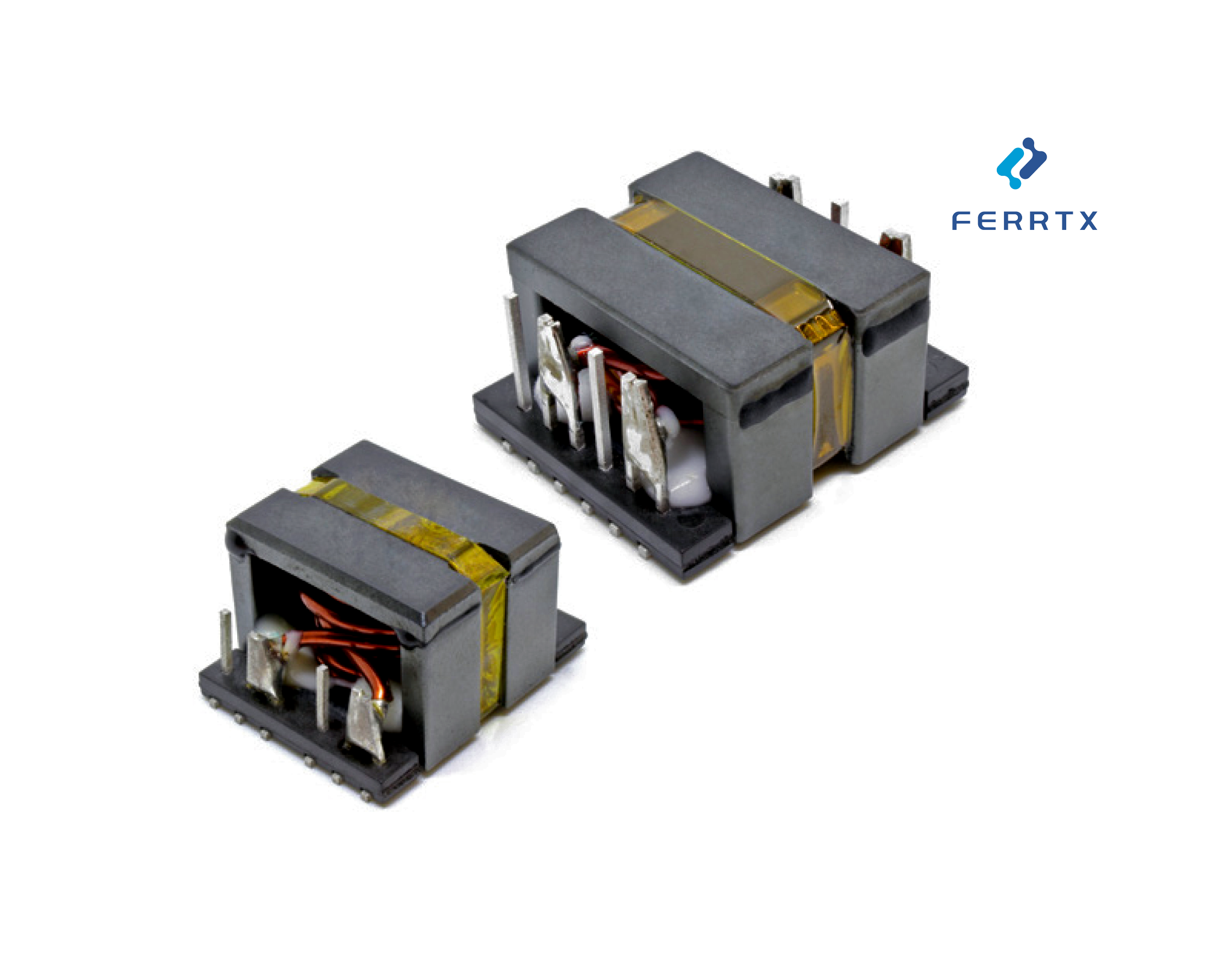

Nossa nova geração de indutores de potência planares utiliza bobinas planas de cobre enroladas com precisão e núcleos de ferrite avançados para fornecer uma corrente contínua de 39A líder do setor em um tamanho de pacote ER25 compacto (30,5x27mm). Apresentando isolamento aprimorado de 1.500 V, eles atendem às demandas de aplicações médicas e automotivas críticas.

Supressão de ruído de precisão em SRF de 1,6 MHz

Fontes de alimentação comutadas acima de 500kHz enfrentam picos EMI violentos próximos à frequência auto-ressonante (SRF). Ao contrário dos indutores de RF toroidais convencionais, nossa arquitetura planar atinge SRF controlado a 1,6 MHz (modelo TPER25-161Y) com picos de impedância de 400Ω – 2× maiores que as médias da indústria. Isso se traduz em:

Emissões conduzidas 30% mais baixas em adaptadores USB-PD de 65 W (de acordo com testes CISPR 32)
Eliminação de re-spins causados por falhas de banda de 1-2MHz em projetos baseados em GaN
Compatibilidade com estágios de filtro EMI de alta velocidade próximos a drivers IC

Isolamento reforçado de 1500 V: Segurança desde o projeto

Os sistemas médicos e automotivos exigem isolamento à prova de falhas. Nosso indutor de isolamento reforçado de 1500 V excede os requisitos IEC 60601-1 e ISO 6469-3 através de:

Enrolamentos com isolamento triplo com fuga/folga >8,0 mm
Teste HIPOT de produção 100% a 1500VAC/60s (vazamento zero)
Estabilidade operacional de -40°C a +150°C para ambientes de compartimento de motor

Application	Challenge	Our Solution	Key Result
EV On-Board Chargers	800V battery isolation requirements	1500V reinforced isolation choke	Passed ISO 7637-2 pulses 5a/5b
Server PSUs	12V/100A VRM ripple control	1.6MHz SRF EMI filter choke	<10mVpp noise at full load
Industrial IoT	Space-constrained sensor power	ER25 planar inductor (30x27mm)	50% smaller vs. conventional
