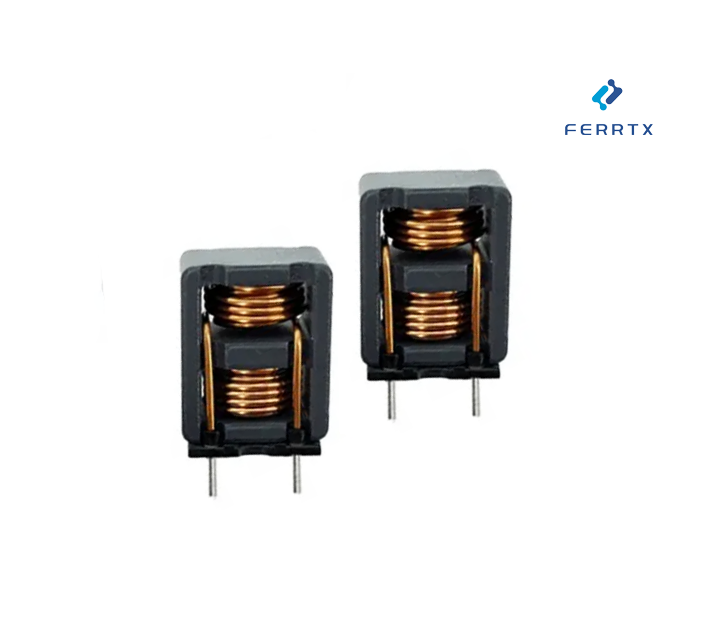

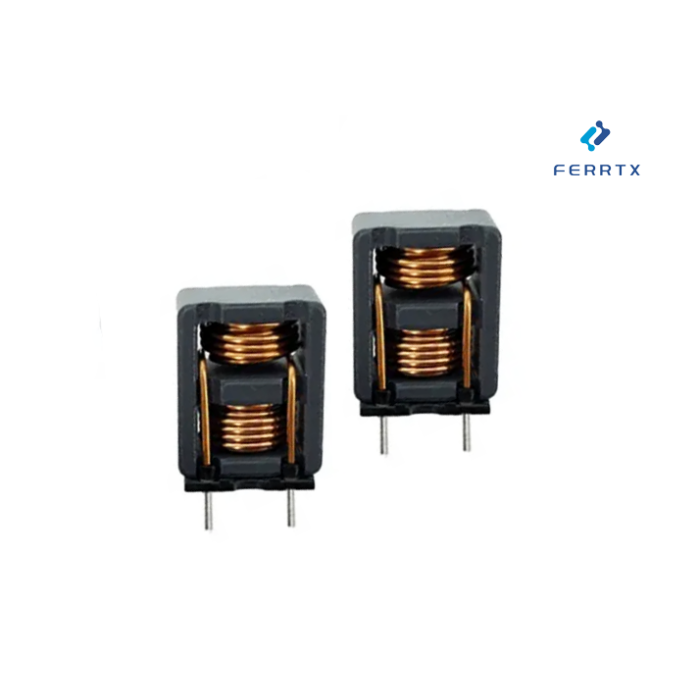

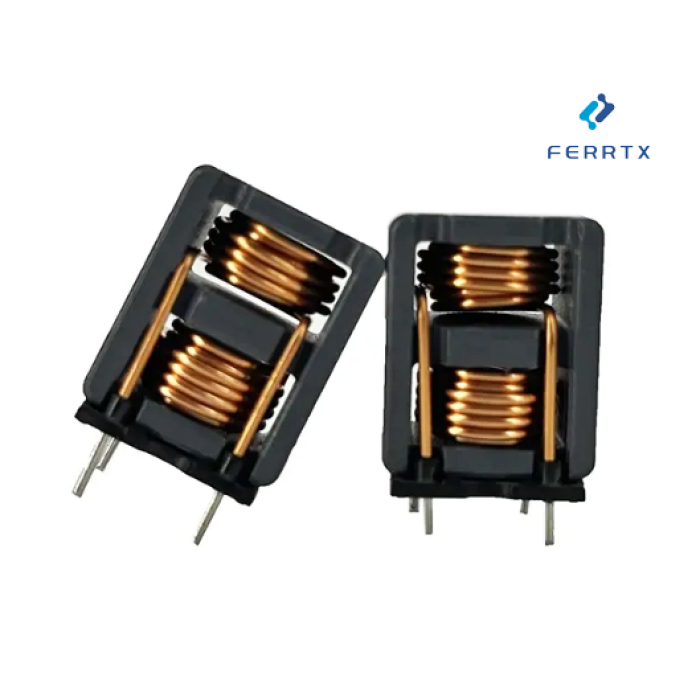

Indutor Classe D HDE para amplificadores de alta eficiência

Introdução

Os amplificadores Classe D exigem indutores que possam lidar com picos repentinos de corrente, manter a estabilidade térmica e minimizar a interferência eletromagnética (EMI), mesmo em gabinetes compactos. As séries HDE1219 e HDE1623 foram projetadas especificamente para atender a essas demandas, oferecendo desempenho de áudio limpo e confiável para sistemas de áudio automotivos, receptores de home theater e TVs de tela plana.

Com base em nossa experiência trabalhando com projetos de amplificadores compactos, descobrimos que a seleção do indutor correto impacta diretamente a eficiência, o gerenciamento térmico e o desempenho de EMI. Avaliar cargas de corrente de pico, restrições de layout de PCB e interferência de RF próxima é fundamental para obter desempenho consistente em estágios de áudio PWM de alta frequência.

O HDE1623-100M apresenta um DCR típico de 9,0 mΩ . A baixa resistência DC reduz as perdas I²R, ajudando a manter o calor sob controle em gabinetes de amplificadores apertados sem resfriamento ativo.

A série HDE1623 suporta correntes de saturação de até 15 A , mantendo a indutância estável durante picos de áudio de alta saída. Isso garante graves sem distorção e desempenho consistente do amplificador sob passagens musicais exigentes.

Os indutores blindados magneticamente minimizam o ruído irradiado, evitando interferência com circuitos adjacentes de áudio ou sem fio. Em projetos de amplificadores multicanal, a blindagem ajuda a manter um layout mais limpo e reduzir o nível de ruído.

Os materiais principais são selecionados para baixa perda em operação PWM de alta frequência, garantindo reprodução de áudio estável e maior eficiência em uma ampla faixa de frequência.

Condições de teste: 100 kHz / 0,25 V CC a 25°C. A corrente de classificação térmica é baseada no aumento da temperatura da superfície da bobina de ~40°C. A corrente de saturação é a corrente CC na qual a indutância cai ~25%. Temperatura de operação e armazenamento: -25°C a +105°C.

• Áudio automotivo e amplificadores externos: Lide com correntes de pico altas durante transientes de graves enquanto mantém o EMI baixo.
• Home Theater e áudio de 5.1 canais: Os receptores multicanal se beneficiam de baixo DCR para gerenciar o calor interno durante operação prolongada de alto volume.
• Áudio de TV LCD e PDP: O design blindado evita o acoplamento magnético aos painéis de exibição, garantindo um áudio limpo sem comprometer os perfis finos do dispositivo.

Em nossos testes com protótipos de áudio automotivo e doméstico, a série HDE1623 manteve consistentemente o desempenho térmico e EMI, mesmo sob picos de carga dinâmica.

Perguntas frequentes

O que é um bom indutor para amplificadores Classe D?

Um bom indutor Classe D tem baixo DCR para eficiência, alta corrente de saturação para lidar com picos transitórios sem perder indutância e blindagem eficaz para evitar que ruídos de comutação afetem circuitos próximos.

Por que o DCR é importante em aplicações de áudio?

DCR afeta quanta energia é desperdiçada na forma de calor. O menor DCR reduz o estresse térmico e a perda de energia, o que é crítico em gabinetes compactos ou selados.

Qual é a diferença entre a corrente de classificação térmica e a corrente de saturação?

• A corrente nominal térmica especifica a corrente que o indutor pode transportar antes que o aumento da temperatura se torne excessivo.
• A corrente de saturação indica o ponto em que a indutância cai significativamente. Ambos são importantes para desempenho térmico e de áudio.

Posso usar esses indutores em sistemas de áudio automotivo?

Este artigo foi preparado pela equipe de engenharia da FERRTX. Com mais de 38 anos de experiência no desenvolvimento de componentes magnéticos, controle EMI e projeto de sistemas de alta frequência, nossos engenheiros oferecem suporte aos clientes em aplicações de áudio, industriais, automotivas e de comunicação, ajudando a otimizar o desempenho dos componentes magnéticos para ambientes operacionais do mundo real.
