Indutores de potência SMD blindados série SB0906 - alta corrente, baixo DCR, para conversão DC-DC

obtenha o ultimo preço

Contato Agora

Features:

Quantidade de pedido mínimo: 1 Piece/Pieces
transporte: Ocean,Land,Air,Express
porta: Xi'an,Shanghai

Lista de Produto

Enviar Inquérito

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Lista de Produto



Descrição

Atributos do produto

Modelo: SB

marca: FERRTX

Espécies: Montagem em superfície de indutor

Tipo De Fornecimento: Fabricante original

Lugar De Origem: China

Características: Não aplicável

Método De Instalação: Montagem em Superfície

Inductance Range: 2.7μH to 1000μH

Current Rating: Up to 3.2A

Shielding Type: Magnetic Shielded

Material Central: Ferrita

Package Size: 9.0x6.0mm

Operating Temperature: -40°C to +115°C

Capacidade de fornecimento e informações adicionais

transporte: Ocean,Land,Air,Express

Lugar de origem: China

Apoio sobre: 2~8weeks

Certificados : RoHS/ISO/UL/CE/IATF 16949/CNAS

porta: Xi'an,Shanghai

Descrição do produto

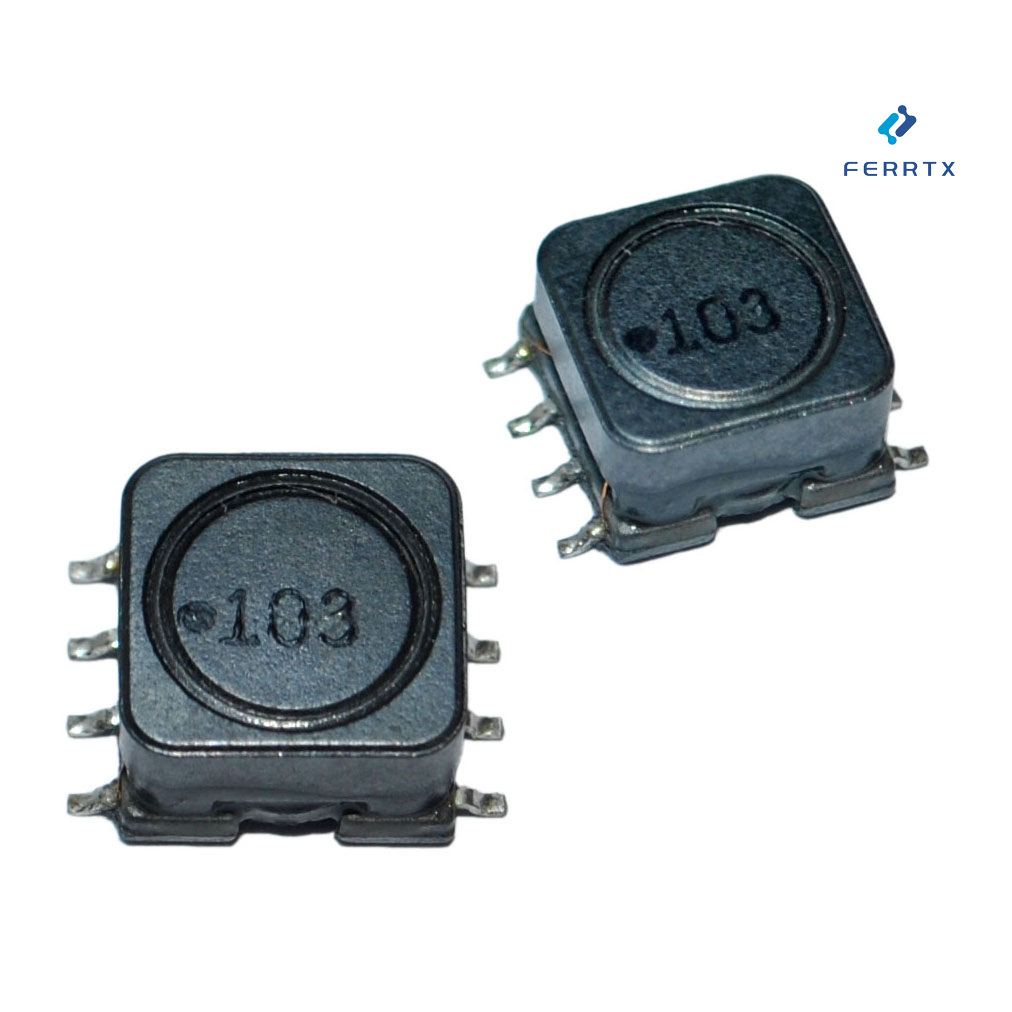

Eleve seu projeto de potência com indutores de potência SMD blindados FERRTX SB0906

Na eletrônica moderna, eficiência, confiabilidade e miniaturização são fundamentais, tornando crítica a seleção do indutor de potência correto. A série FERRTX SB0906 foi projetada especificamente para embalagens de montagem em superfície. Esteja você projetando fontes de alimentação para computação avançada, sistemas automotivos ou aplicações de controle industrial, esta série oferece uma combinação poderosa de vantagens: alta capacidade de transporte de corrente, resistência CC (DCR) extremamente baixa para minimizar a dissipação de energia e blindagem magnética para reduzir a interferência eletromagnética (EMI). Fabricados com processos de precisão e materiais premium, esses indutores garantem desempenho estável em ambientes operacionais adversos. Especificações detalhadas e parâmetros de projeto estão disponíveis para revisão.

Principais recursos

Blindagem magnética de alta eficiência: O design encapsulado reduz significativamente a interferência eletromagnética (EMI), protege os componentes sensíveis circundantes e simplifica os desafios de projeto do filtro EMI.
Alta classificação de corrente: Projetado especificamente para lidar com corrente contínua, com faixas de corrente que variam de frações de ampere a vários amperes (dependendo do modelo; consulte a tabela de especificações abaixo).
Baixa resistência DC minimiza a dissipação de energia: Fabricado com fio de cobre esmaltado premium, este indutor apresenta resistência DC excepcionalmente baixa.
A construção robusta garante confiabilidade: utiliza núcleos DR e RI de ferrite com desempenho magnético e de alta temperatura superior. O substrato LCP E4008 oferece excelente resistência mecânica e estabilidade térmica. Os componentes são ligados com epóxi para maior integridade mecânica e resistência à umidade.
Design de montagem em superfície: A embalagem compacta do indutor SMD facilita processos de montagem automatizados, economiza espaço valioso na PCB e é adequada para layouts de placas de circuito de alta densidade.
Temperatura operacional: -40°C → +115°C

Aplicativos

A combinação de alta eficiência, tamanho compacto e confiabilidade torna o indutor de potência da série SB0906 uma excelente escolha para uma ampla gama de aplicações:

Conversores DC-DC (Buck, Boost, Buck-Boost) em diversos equipamentos eletrônicos.
Módulos de fonte de alimentação para conversão de ponto de carga (POL).
Computadores desktop e notebook, servidores e estações de trabalho.
Placas gráficas e hardware de computação de alto desempenho.
Dispositivos periféricos, como unidades de disco rígido (HDDs), unidades de estado sólido (SSDs).
Equipamentos de automação de escritório e dispositivos de infraestrutura de rede.
Eletrônicos de consumo que exigem gerenciamento eficiente de energia.

Características elétricas detalhadas

Part Number	Inductance (µH)	DCR (Ω) max.	IDC (A) max.	SRF (MHz) min.	Q min.
SB0906-2R7M	2.7	0.085	3.20	7.98	23
SB0906-4R7M	4.7	0.070	2.70	7.98	23
...	...	...	...	...	...
SB0906-101Y	100	0.420	0.70	2.795	40
SB0906-221Y	220	0.798	0.48	0.798	40
...	...	...	...	...	...
SB0906-103Y	1000	4.00	0.22	0.0796	100

Otimize o espaço da sua placa e o desempenho de energia

A série FERRTX SB0906 representa uma escolha confiável e de alto desempenho para suas necessidades de indutores SMD blindados. Com sua combinação de alta capacidade de corrente, baixas perdas e supressão eficaz de EMI, ele permite que você crie projetos eletrônicos mais eficientes, compactos e confiáveis.

Pronto para selecionar indutores para o seu projeto? Você pode consultar nossa ficha técnica para navegar pelas especificações completas da série SB0906, ou entrar em contato com nossa equipe técnica de vendas para obter produtos customizados, amostras e orçamentos competitivos.
