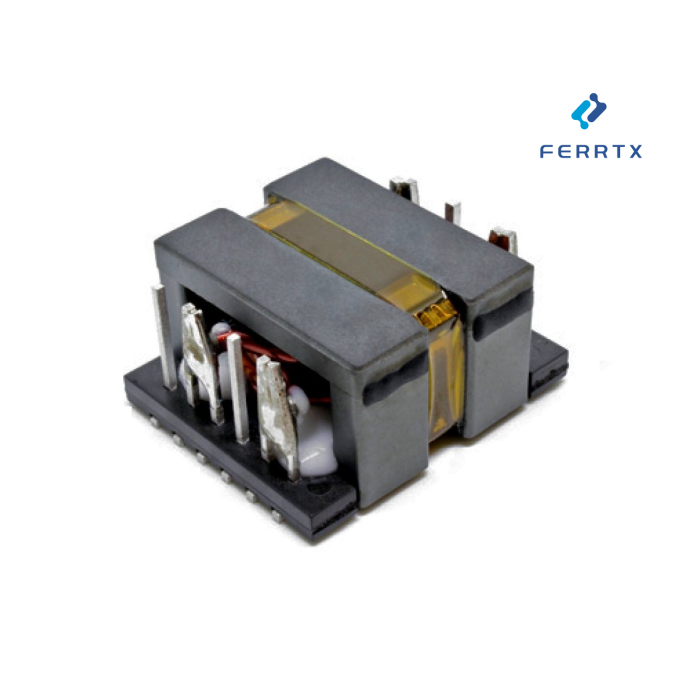

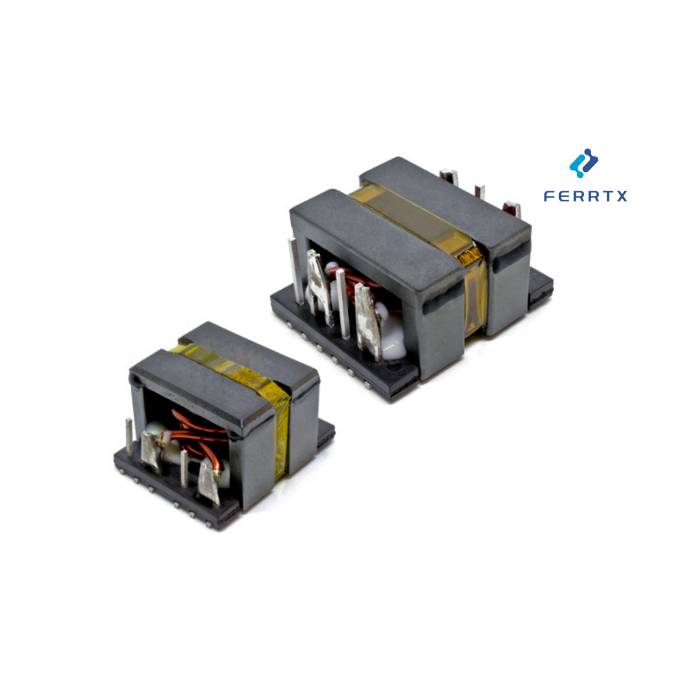

Choke de alta corrente SMT

obtenha o ultimo preço

Contato Agora

Features:

Quantidade de pedido mínimo: 1
transporte: Ocean,Land,Air,Express
porta: Xi'an,Shanghai

Lista de Produto

Enviar Inquérito

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Lista de Produto



Descrição

Atributos do produto

Modelo: TPER

marca: Ferrtx

Lugar De Origem: China

Tipos De: Filtro EMI

Tecnologia De Filtragem: Band Stop

Impedância: Não aplicável

Tipo De Filtro: Linha de energia

Método De Instalação: Montagem em Superfície

Tolerância: ± 35%

Current Rating (A): 39A @50°C rise

Isolation Voltage (Vrms): 1500V

Self Resonant Frequency (MHz): 1.6MHz

Impedância @ Srf (ω): 400Ω

DC Resistance (mΩ): 1.4 max

Operating Temp Range: -40°C to +150°C

Capacidade de fornecimento e informações adicionais

transporte: Ocean,Land,Air,Express

Lugar de origem: China

Apoio sobre: 2~8weeks

Certificados : RoHS/ISO/UL/CE/IATF 16949/CNAS

porta: Xi'an,Shanghai

Descrição do produto

Ao empurrar os sistemas de energia para além da 30A, os engenheiros combatem uma ameaça tripla: a supressão de ruído incapacitante de saturação de ferrite, fuga térmica de perdas excessivas de DCR e imóveis de PCB consumidos por filtros volumosos. Nossos sufocos de modo comum de alta densidade conquistam todos os três:

39a Corrente contínua na área de 30,5 × 27mm ER25 (maior densidade de corrente da indústria)
Certificada Corrente de aumento de 50 ° C de acordo com os benchmarks térmicos da IEC 62368 (sem necessidade de derrada a 85 ° C)
Filtragem EMI integrada com picos de impedância de 400Ω a 1,6 MHz SRF - cortando estágios de filtro externo

39a Alta corrente SMT Choke: Densidade de potência redefinida

As bobinas convencionais derramam bruscamente acima de 20a. Nosso design planar alavanca:

Enrolamentos de cobre sem oxigênio, reduzindo o DCR em 60% vs. fio redondo (1,4mΩ max @ tper25-161y)
Slots de resfriamento do núcleo de ferrita que permitem 39A RMS em 1,2W/in³ densidade de potência (ideal para o servidor 48V PSUS)
Zero saturação até 42a testado por Mil-STD-202G Método 204

Spotlight de aplicação: Substituído 3 × Garalela Garalela em inversores solares de 10kW, cortando Bom Cust 35%

Corrente de aumento de 50 ° C: certeza térmica embutida

As temperaturas ambientais estão. Nosso indutor de corrente de corrente de 50 ° C oferece confiabilidade intransigida:

Δt = 50 ° C Certificação na corrente nominal completa (por exemplo, 39a para tper25-161y por página 1 notas)
Hotspots validados por infravermelho <90 ° C a 105 ° C ambiente (testado em gabinetes de carregador de EV selados)
Curva de envelhecimento do material garante> 100.000 horas a 150 ° C Temperatura do núcleo

SMT MODO COMUM CHOKE: EMC simplificado

Por que em cascata vários filtros? Nossa solução integrada fornece:

Impedância assimétrica (400Ω DM @ 1,6MHz vs. 10Ω cm) direcionando ruído diferencial
<3pf Capacitância entre enquadrões, impedindo o desvio de alta frequência (crítico para Can FD/CAN XL)
Substituição direta para módulos de filtro EMI em conversores DC/DC

System	Challenge	Our Solution	Results
Server 48V/GPU	12V/100A VRM ripple >100mVpp	39A high current SMT choke	<25mVpp noise @ 80A load
EV Powertrain	CM noise failing CISPR 25 Class 5	SMT common mode choke	6dB margin at 1.6MHz band
Industrial PLC	Derating at 85°C ambient	50°C rise current inductor	Full 39A without de-rating

Combine com a nossa linha de potência de baixo ESR engasga para a conformidade com MIL-STD-461.

Com uma corrente contínua 39A implacável, a confiabilidade certificada de 50 ° C e a segmentação de SRF de 1,6 MHz de precisão de 1,6 MHz, as bobinas do Ferrtx Planar SMT são projetadas para sistemas de energia crítica de missão, onde a falha não é uma opção.
