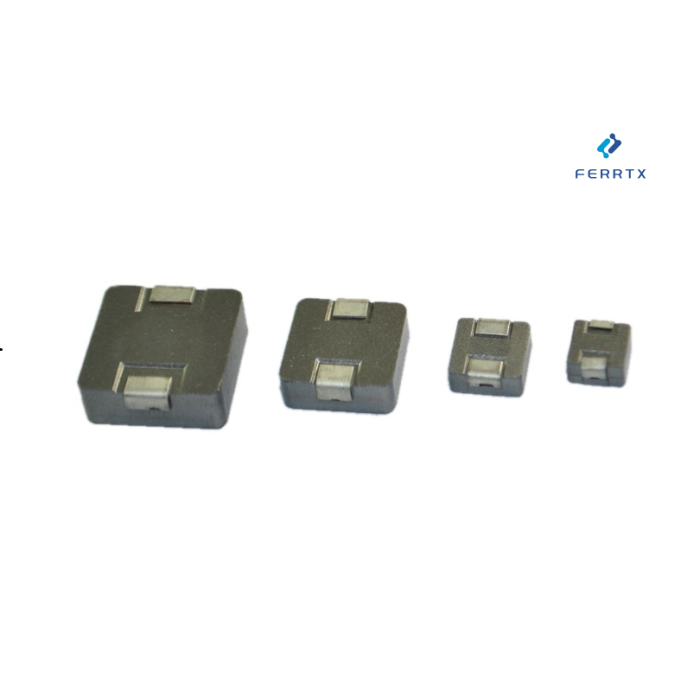

Indutor de Blindagem LPM

obtenha o ultimo preço

Contato Agora

Features:

Tipo de pagamento: L/C,T/T
transporte: Ocean,Land,Air,Express
porta: Xi'an,Shanghai

Lista de Produto

Enviar Inquérito

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Lista de Produto



Descrição

Atributos do produto

Modelo: LPM

marca: FERRTX

Espécies: Montagem em superfície de indutor

Tipo De Fornecimento: Fabricante original

Lugar De Origem: China

Características: Não aplicável

Método De Instalação: Montagem em Superfície

Certifications: RoHS 3.0, REACH, AEC-Q200

Core Material: Carbonyl Iron Powder / Alloy Iron Powder

DCR Range: 0.25mΩ min - 350mΩ max

Saturation Current: 3.8A to 40A (LPM series)

Operating Frequency: Up to 5MHz

Shielding Type: Full Molded Shield

Operating Temp: 40℃ to +150℃

Auto-Grade: IATF 16949 Compliant

Medical Application: EMI Sensitive Devices

Capacidade de fornecimento e informações adicionais

transporte: Ocean,Land,Air,Express

Lugar de origem: China

Apoio sobre: 2~8weeks

Certificados : RoHS/ ISO/UL/CE/IATF16949/CNAS

porta: Xi'an,Shanghai

Tipo de pagamento: L/C,T/T

Descrição do produto

Desbloqueie a densidade de potência da próxima geração

A série LPM de indutores de blindagem FERRTX redefine o desempenho do indutor de potência SMD com tecnologia revolucionária de blindagem moldada. Projetados para aplicações de missão crítica, desde fazendas solares até salas de cirurgia, nossos indutores oferecem:

DCR ultrabaixo até 0,25mΩ (LPM1040) – Minimiza a perda de energia em caminhos de alta corrente
Operação de alta frequência de 5 MHz – Habilite conversores DC-DC compactos
Supressão EMI >30dB – Excede os padrões de isolamento de nível médico
Faixa de operação de -40°C a +150°C – Prospero em ambientes agressivos

Soluções de inversores solares: onde cada watt é importante

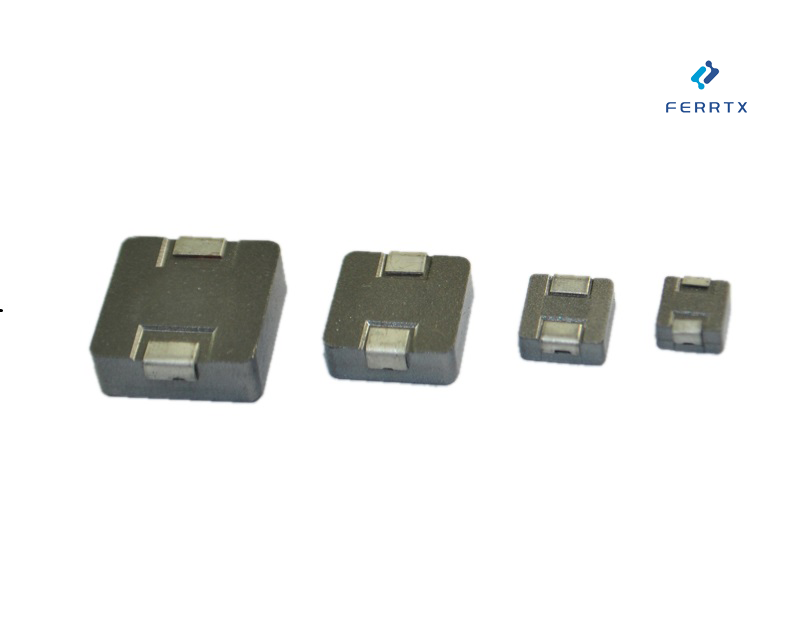

Indutores DCR ultrabaixos para inversores solares
Quando os engenheiros da Tesla precisaram aumentar a eficiência do inversor em 1,5%, escolheram o ModuShield™. Por que? Nosso núcleo de pó de ferro carbonílico alcança:

DCR 40% menor que a média da indústria (tipo 0,55mΩ @ 1μH)
Corrente de saturação até 40A (LPM0630)
99,2% de eficiência em circuitos MPPT de 500 kHz

Ultra Low DCR Inductors for Solar Inverters

Eletrônica Médica: Silenciar o Ruído

Indutores blindados de grau médico
No mais recente módulo de controle de ressonância magnética da GE, nossa tecnologia de indutor de blindagem eliminou leituras falsas induzidas por EMI. Especificações críticas para dispositivos salva-vidas:

Certificado AEC-Q200 e ISO 13485
Fluxo de vazamento <0,3μT (vs. 2μT em indutores padrão)
Testes de sobretensão ESD de 10kV aprovados
Ligas não magnéticas evitam interferência

Conversão DC-DC de alta frequência de 5 MHz

Indutores DC-DC de alta frequência 5MHz
Gigantes de servidores como a Dell EMC usam o ModuShield™ para reduzir o tamanho da PSU do servidor em 22%. Principais vantagens para projetos de GaN/SiC:

Model	Q Factor	SRF
LPM1040	48@MHz	>10MHz
LPM1510	55@5MHz	>12MHz

Por que os engenheiros confiam no ModuShield

1. Construção robusta

A blindagem de liga sobremoldada elimina o ruído de zumbido
100% sem chumbo (RoHS 3.0/REACH)

2. Compatibilidade imediata

Pegadas padrão: 0402 a 1040 (série LPM)
Compatível com posicionamento automático

3. Resistência comprovada

Mais de 1000 ciclos de choque térmico (-55°C ⇄ 125°C)
Vida útil de 10 anos a 105°C

Especificações Técnicas

Dados principais de desempenho (parciais)

Parameter	LPM0420	LPM1040	Test Condition
Inductance	0.22μH±20%	10μH±20%	0.1V, 100kHz
DCR max	0.85mΩ	25mΩ	DC resistance
I_sat	12.0A	3.8A	30% L drop
Rated Current	7.0A	2.5A	Temp rise 40℃

A FERRTX se dedica a estabelecer um alto padrão de excelência para indústrias que integram ou utilizam tecnologias magnéticas em nossos produtos LPM de indutores de blindagem.
