Modelo: DLF75L05
marca: FERRTX
| Unidades de venda: | Piece/Pieces |
|---|---|
| Baixar: |
|
transporte: Ocean,Land,Express,Air
Lugar de origem: China
Apoio sobre: 2~8weeks
Certificados : RoHS/ISO/UL/CE/IATF16949/CNAS
porta: Xi'an,Shanghai
Tipo de pagamento: L/C,T/T

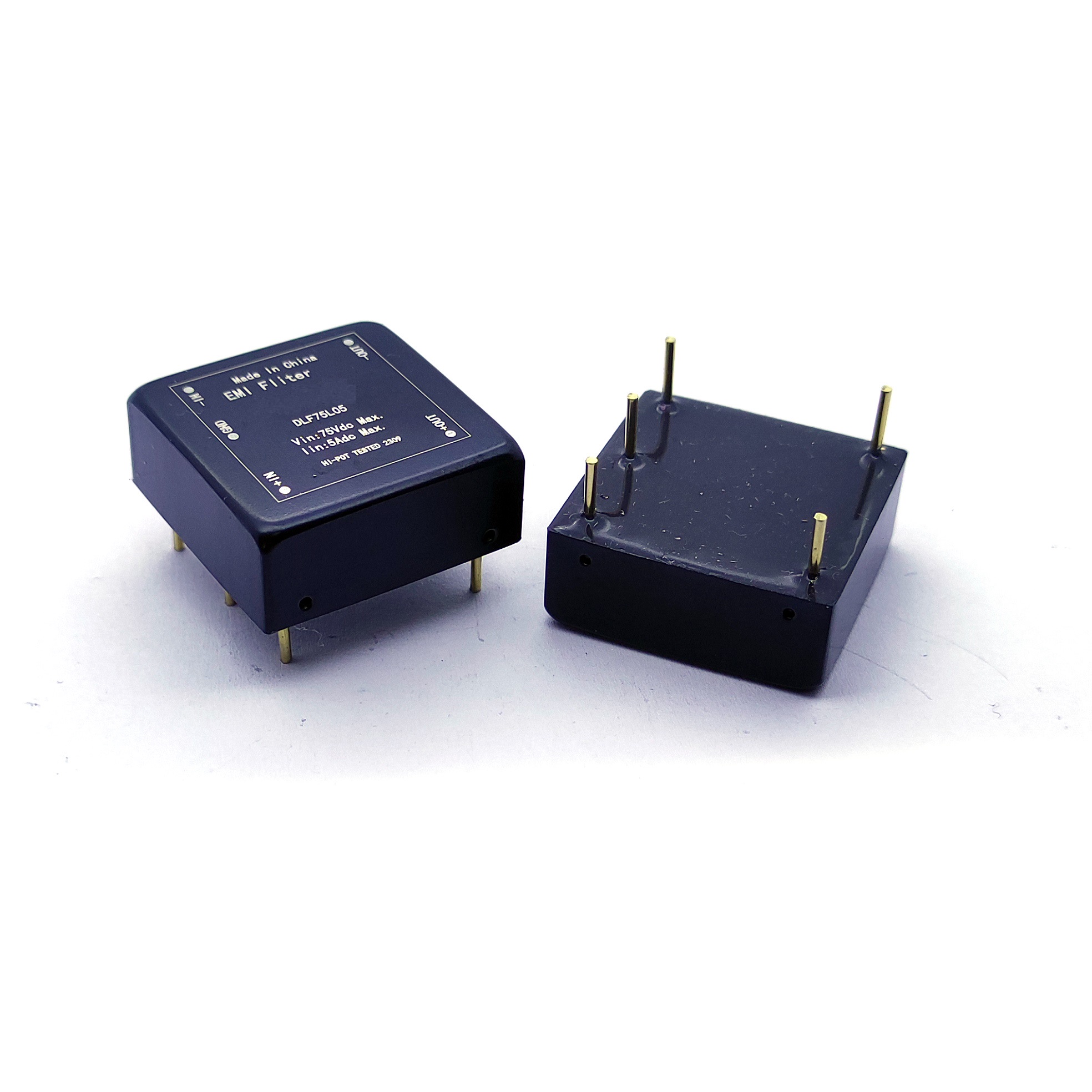

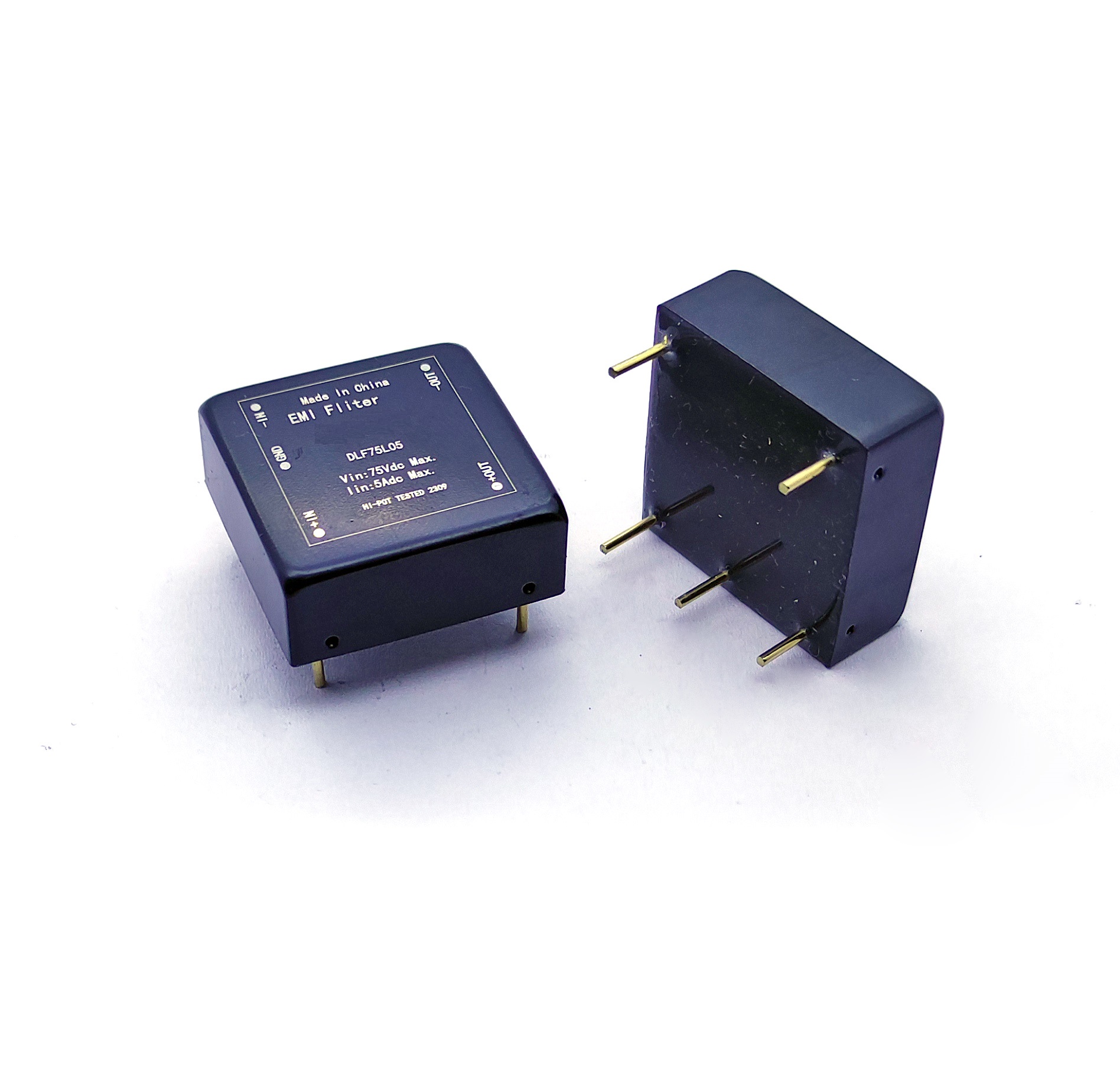

O filtro de linha de energia para montagem em PCB Ferrtx DLF75L05 foi projetado para aplicações DC que exigem tamanho compacto, supressão EMI estável e redução confiável de ruído na linha de energia. Como uma solução aprimorada de filtros de linha de energia para montagem em PCB , ele oferece atenuação excepcional de modo comum e modo diferencial, tornando-o ideal para sistemas eletrônicos sensíveis, dispositivos de consumo, controladores industriais e módulos de comunicação.
Projetado com um pacote discreto e estrutura interna otimizada, o DLF75L05 garante compatibilidade com uma ampla gama de requisitos de montagem de PCB de filtro EMI , mantendo a estabilidade elétrica de longo prazo sob operação CC contínua.
Design compacto de montagem em PCB
Fácil de integrar em pequenos módulos de potência e PCBs de alta densidade.
Excelente supressão de EMI
Atenuação efetiva de ruído de 0,1 MHz a 100 MHz, melhorando o desempenho EMC do sistema.
Baixa resistência CC
Reduz a perda de energia e evita o superaquecimento durante o carregamento de corrente contínua.
Valores estáveis de capacitância e indutância
Garante capacidade de filtragem confiável em circuitos DC.
Construção compatível com RoHS
Materiais seguros e ecológicos.
O filtro EMI DLF75L05 PCB MOUNT é adequado para:
Módulos e conversores de energia DC
Equipamento de comunicação
Eletrônica portátil
Circuitos de controle de sinal
Dispositivos de consumo que requerem isolamento de ruído
Ele também funciona perfeitamente com outros componentes passivos Ferrtx, como Power Line Common Mode Choke e SMD Inductor em projetos de supressão EMI de vários estágios.
| Parameter | Specification |
|---|---|
| Rated Voltage | 5 VDC |
| Rated Current | 7 A |
| DC Resistance (Max.) | 0.05 Ω |
| Leakage Current (Max.) | 1.5 mA |
| Inductance (Both Lines, 1 kHz) | 180 µH ±20% |
| Capacitance (Line-to-Line, 1 kHz) | 0.47 µF ±20% |
| Frequency (MHz) | Insertion Loss (dB) |
|---|---|
| 0.10 | 20 |
| 0.50 | 25 |
| 1.00 | 30 |
| 5.00 | 35 |
| 10.00 | 40 |
| 50.00 | 45 |
| 100.00 | 45 |
A Ferrtx fornece soluções de montagem em PCB de filtro EMI estáveis e de alto desempenho projetadas para os sistemas eletrônicos compactos de hoje. Nosso DLF75L05 oferece:
Estabilidade a longo prazo sob carga contínua
Alta eficiência de filtragem em circuitos compactos
Compatibilidade com módulos DC e designs de energia integrados
Excelente valor para aplicações sensíveis ao custo
Como parte de nossa série mais ampla de filtros Emi e condicionamento de linha de energia, o DLF75L05 integra-se facilmente com circuitos downstream e funciona bem junto com reatores, indutores e outros componentes magnéticos.
A FERRTX oferece soluções de filtragem personalizadas de acordo com requisitos de tensão, corrente, layout de PCB e atenuação.
