Compatibilidade eletromagnética de engenharia: um guia estratégico para a seleção de filtros feed-through

Compreendendo a tecnologia: além dos capacitores padrão

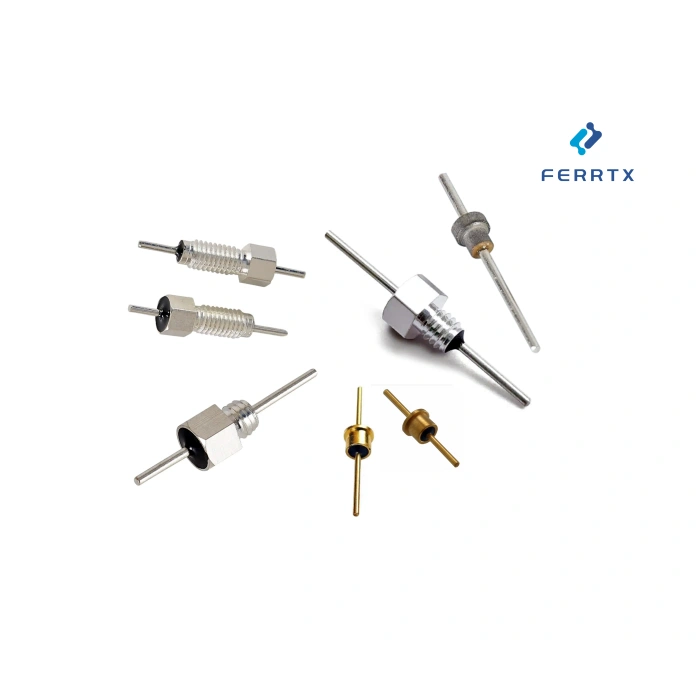

Um capacitor de filtro de passagem não é um componente padrão. Sua estrutura exclusiva de aterramento de 360 ​​graus e design de baixa impedância criam um caminho direto e de baixa indutância para o aterramento para ruído de alta frequência. Essa configuração física permite obter perda de inserção e eficácia de blindagem superiores em comparação aos capacitores padrão, tornando-o ideal para limpeza de sinais em linhas que devem passar por uma barreira blindada. Ao especificar um filtro, entenda que este projeto mecânico é fundamental para seu desempenho em altas frequências.

Parâmetros Críticos de Desempenho para Sistemas Sensíveis a Ruído

Ao avaliar um filtro de alimentação para aplicações como comunicação de RF ou medição de precisão, concentre-se nas especificações que garantem energia limpa e integridade do sinal:

• Atenuação de alta frequência : A tarefa principal é suprimir EMI. Verifique as características de perda de inserção do filtro em toda a faixa de frequência de suas fontes de ruído.

• Baixa ESR e Impedância : Uma estrutura de baixa impedância garante desempenho de filtragem estável e previsível, o que é vital para circuitos sensíveis.

• Robustez Mecânica : Para ambientes automotivos ou industriais, o filtro deve suportar vibrações, temperaturas extremas e operação de longo prazo sem degradação.

• Configuração Física : O design compacto e montável em placa deve se adequar ao seu layout específico, com opções para diferentes estruturas de cabos e estilos de montagem.

Combinando o filtro com o ambiente do aplicativo

O melhor filtro para uma fonte de alimentação de laboratório pode ser diferente daquele destinado a uma estação base de comunicação. Considere estes casos de uso típicos:

• Sistemas de RF e Comunicação : Essenciais para condicionar sinais e limpar linhas de energia CC que alimentam componentes de RF sensíveis, evitando que ruídos interrompam a transmissão ou recepção.

• Controle Industrial e de Processo : Protege equipamentos de medição sensíveis e circuitos de controle do ambiente eletricamente ruidoso de fábricas e fábricas.

• Instrumentação Médica : Garante que dispositivos críticos atendam aos rígidos padrões de EMC para segurança do paciente e operação confiável, evitando interferência com outros equipamentos críticos para a vida.

• Sistemas de gerenciamento de energia : Integrados em filtros de linha de energia para limpar a energia de entrada ou saída, garantindo operação estável e conformidade com os regulamentos EMC.

Principais considerações para sua lista de verificação de compras

Para garantir que você selecione uma solução de filtro EMI confiável e econômica, adicione estes itens à sua lista de verificação de fornecimento:

• Especificações elétricas : Combine o valor da capacitância, a classificação de tensão (por exemplo, 100 VCC) e o manuseio da corrente com as condições da sua linha.

• Certificação e Conformidade : Garanta que os componentes atendam aos padrões da indústria necessários, como RoHS, UL ou IATF16949, para seu mercado-alvo e aplicação.

• Capacidades do fornecedor : Faça parceria com um fabricante como a FERRTX, que oferece não apenas peças padrão, mas também configurações personalizáveis ​​de capacitância, tensão e estruturas mecânicas para atender a necessidades especializadas.

• Custo total de propriedade : leve em consideração a confiabilidade e o suporte. Um filtro que falha em campo leva a um tempo de inatividade dispendioso. Priorize qualidade comprovada e suporte de engenharia.

Em última análise, adquirir um filtro de passagem de alto desempenho é um investimento na saúde eletromagnética de todo o seu sistema. Ao priorizar a atenuação robusta, a integridade mecânica e a capacidade do fornecedor de fornecer soluções personalizadas, você garante que seu produto passe nos testes de EMC e opere de maneira confiável no ambiente pretendido. Para especificações detalhadas, para solicitar amostras ou para discutir um projeto personalizado para sua aplicação, entre em contato com nossa equipe de engenharia em sales@ferrtx.com .
