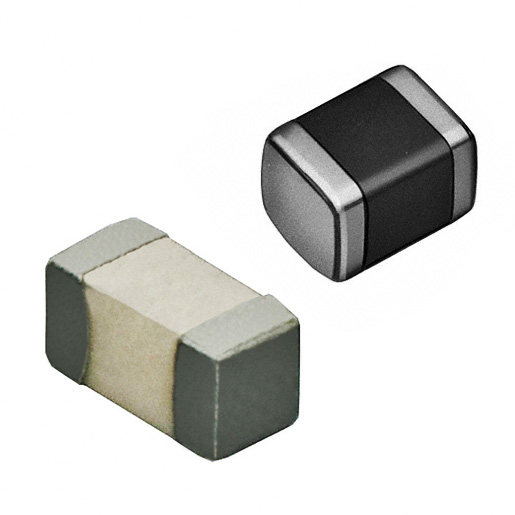

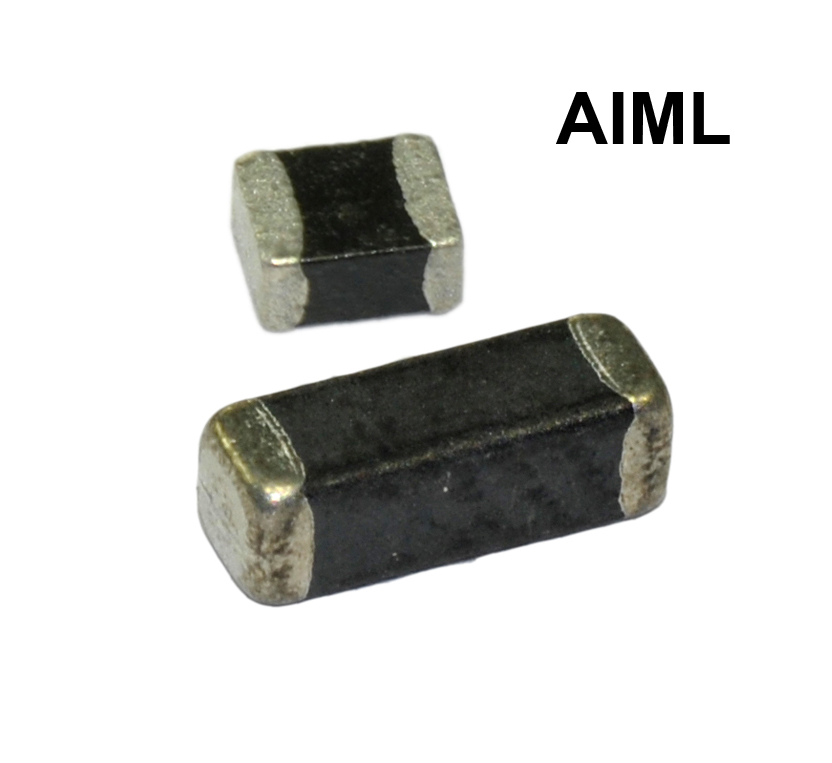

Indutor de chip de várias camadas de montagem de superfície,
Os materiais de cerâmica e ferrita são opcionais
O integra a tecnologia Indutor de chip multicamadas com Materiais Indutor de chip de ferrita multicamada Materiais , otimizados para precisão em eletrônicos médicos, de telecomunicações e portáteis.
Projetados para Aplicações de chip multicamadas de baixo valor indutor , esses componentes garantem desvio de resistência mínima e alta estabilidade em pacotes compactos compactos, compatíveis com ROHS.
CARACTERÍSTICAS
Tecnologia avançada de filmes finos : aprimora o desempenho de projetos de indutor de alta frequência e Indutor de chip multicamadas .
Tamanho pequeno sem chumbo : Ideal para Indutor de chip de ferrita multicamada Integração em layouts SMT de alta densidade.
Baixa resistência : Crítico para Indutor de baixo valor CHIP multicamada Eficiência em conversores DC-DC.
Resistência ao choque térmico : protege Indutor de chip multicamadas Integridade durante a solda de onda/reflexão.
Vidro revestido de esmalte : Garante precisão para Aplicações de chip de ferrita multicamadas e Aplicações de alta frequência Aplicações .
: Compatível com Indutor Baixo Valor CHIP Multiladas Chip Padrões de sustentabilidade.
Aplicações
Equipamento médico/de teste : Indutor confiável Indutor de alta frequência Estabilidade para medições sensíveis.
Conversores e controladores : Indutor de chip multicamadas Soluções para supressão de ruído em sistemas automáticos.
Eletrônica portátil : compacto Indutor de chip de ferrita multicamada Designs para GPS, PDAs e HDDs.
Conversores DC-DC : Combina Indutor de baixo valor Chip multicamada Eficiência com resiliência térmica.
Informações técnicas
SOLDABILIDADE : Cobertura de terminal de 90% (@260 ℃ ± 5 ℃ para 160s) - validada para lotes Indutor de chip multicamadas lotes.
Choque térmico : Indutância ± 5%, Q ± 30% após 100 ciclos (-40 ℃/+85 ℃)-crítico para Indutor de alta frequência Confiabilidade.
Temp de operação : -25 ℃ a +85 ℃ (Suites Indutor de chip de ferrita multicamada e Indutor de baixo valor Chip Multilyer Chip Uso).
Temp de armazenamento : -40 ℃ a +85 ℃ -garante Indutor de chip multicamadas Longevidade.
Série nesta família
Product Series |
Inductance(µH) |
IDC(mA) |
Length (mm) |
Width (mm) |
Height (mm) |
AIML0402 |
0.047-1.2 |
15-25 |
1.0 |
0.5 |
0.5 |
AIML0603 |
0.047-22 |
1-50 |
1.6 |
0.8 |
0.8 |
AIML0603H |
0.047-12 |
60-150 |
1.6 |
0.8 |
0.8 |
AIML0805 |
0.047-47 |
5-300 |
2.0 |
1.2 |
0.9-1.2 |
AIML0805H |
0.047-22 |
50-350 |
2.0 |
1.2 |
0.9 |
AIML0805UH |
0.047-15 |
100-1100 |
2.0 |
1.2 |
0.9 |
AIML1206 |
0.047-100 |
5-300 |
3.2 |
1.6 |
0.9-1.1 |
AIML1206H |
0.047-27 |
50-450 |
3.2 |
1.6 |
0.9 |
AIML1206UH |
1.0-18 |
100-1200 |
3.2 |
1.6 |
0.9 |
AIML1210 |
1.0-120 |
150-600 |
3.2 |
2.5 |
1.3 |
AIML1806 |
1.0-10 |
250-500 |
4.5 |
1.6 |
1.6 |
AIML1812 |
1.0-120 |
150-650 |
4.5 |
3.2 |
1.5 |
A Ferrites se dedica a estabelecer uma alta barra de excelência para indústrias que integram ou utilizam tecnologias de magnetics em nossos produtos Inductor de chip multicamadas AIML.
