Família Smd de Magnetics de Sensos Atuais

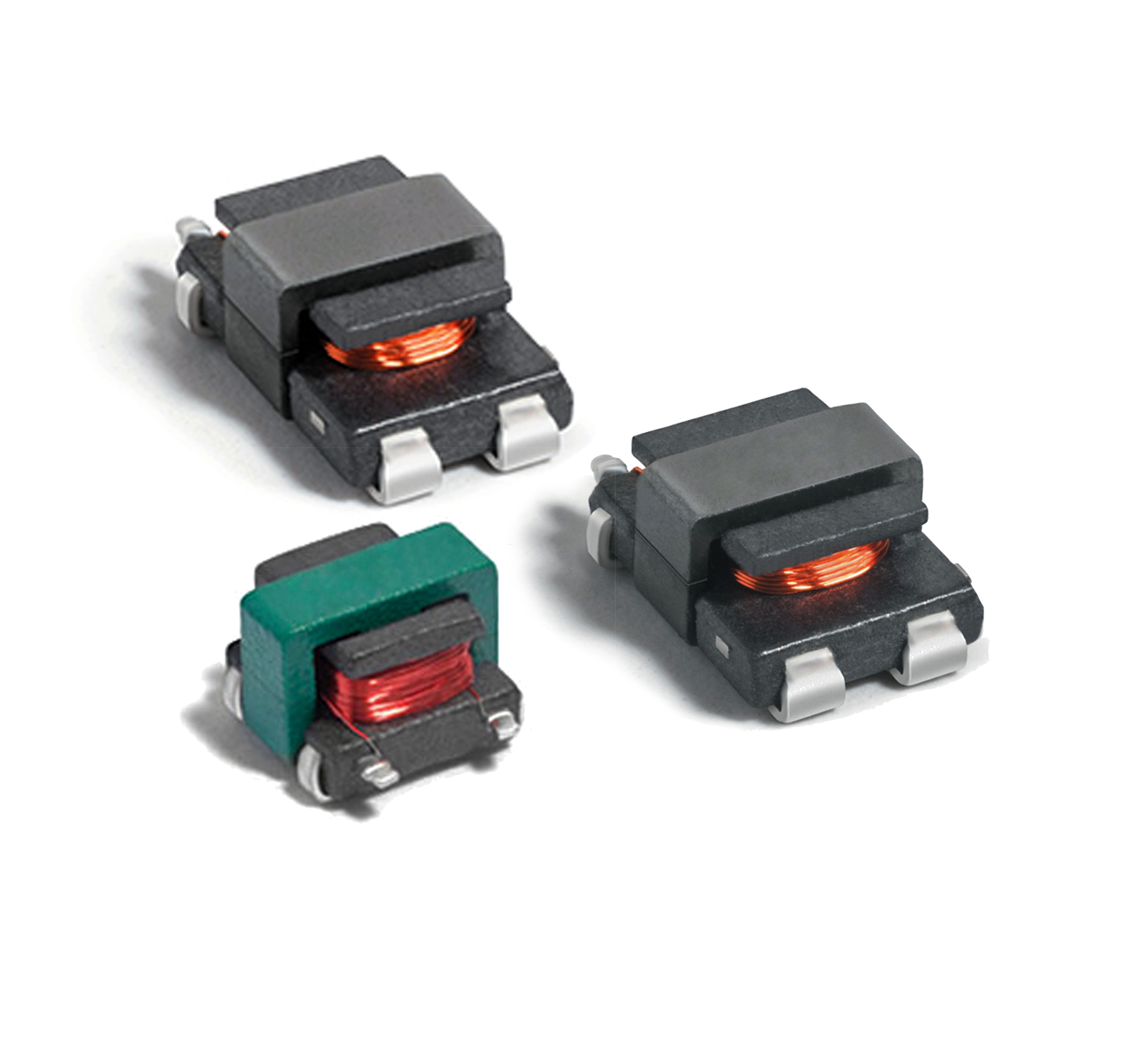

Os transformadores de detecção de corrente montados em superfície desempenham um papel fundamental na eletrônica de potência compacta atual, permitindo medição precisa de corrente, controle de feedback e proteção de circuito em espaço limitado de PCB. A Ferrtx fornece uma linha dedicada de transformadores de detecção de corrente SMD projetados para precisão, confiabilidade e fácil integração em sistemas modernos de energia de alta densidade.

Nossos produtos são otimizados para fontes de alimentação chaveadas, inversores, controles industriais e projetos com eficiência energética – aplicações que dependem cada vez mais de componentes magnéticos em miniatura, como famílias de transformadores de alta frequência e indutores SMD .

Por que escolher os transformadores de detecção de corrente FERRTX SMD?

✔ Pacote SMD ultracompacto

Projetados especificamente para montagem SMT automatizada, eles minimizam o espaço ocupado pela placa e oferecem desempenho consistente.

✔ Alta precisão e resposta rápida

Ideal para monitoramento de corrente, detecção de sobrecarga e malhas de controle em SMPS de alta frequência.

✔ Isolamento Reforçado e Excelente Linearidade

Garante um desempenho estável mesmo sob condições atuais em rápida mudança.

✔ Ampla faixa de medição

Adequado para circuitos de feedback de baixa potência até sistemas industriais de monitoramento de energia.

✔ Compatível com designs de comutação de alta densidade

Ideal para aplicações usadas junto com o Power Line Common Mode Choke e outros componentes de supressão EMI.

Aplicações Típicas

• Fontes de alimentação comutadas (SMPS)

• Drivers de iluminação LED

• Conversores DC-DC

• Sistemas de gerenciamento de bateria

• Controle e automação industrial

• Sistemas inteligentes de energia e medição

• Inversores e unidades de conversão de energia

Visão geral dos recursos

• Ampla resposta de frequência para amostragem precisa

• Configuração SMD para montagem de PCB totalmente automatizada

• Alta rigidez dielétrica e indutância estável

• Taxa de rotação personalizada e opções de pacotes disponíveis

• Excelente estabilidade térmica para confiabilidade a longo prazo

Especificações do produto

Turns Ratio	Inductance (mH)	Model	DC Resistance (Ω)	Rated Current (A)
1:20	1.2	CS-SMD01	0.18	0.5
1:50	3.5	CS-SMD02	0.32	0.5
1:100	7.8	CS-SMD03	0.55	0.5
1:150	12.0	CS-SMD04	0.82	0.4
1:200	20.0	CS-SMD05	1.10	0.3

Personalização disponível

A Ferrtx é especializada em soluções personalizadas de transformadores de detecção de corrente :

• Relações de giro fora do padrão

• Contornos SMD modificados

• Nível de isolamento aprimorado

• Requisitos especiais de fuga/folga

Seja para produtos eletrônicos de consumo ou monitoramento de nível industrial, adaptamos projetos para atender às restrições de segurança, desempenho e espaço.

Por que FERRTX

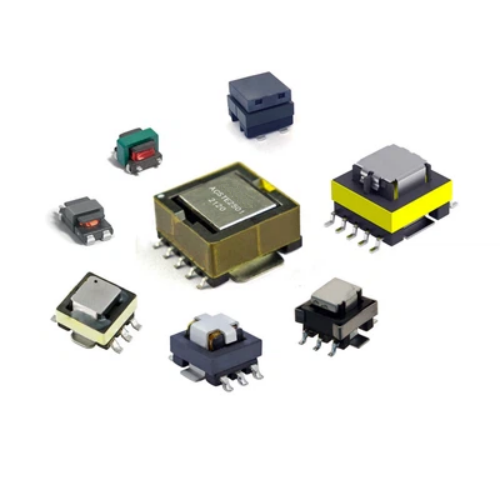

Como fabricante de componentes magnéticos e de detecção, a Ferrtx oferece soluções de alta precisão em sistemas de energia, controle e RF. Nosso portfólio também inclui transformador de alta frequência , indutor SMD , indutor de modo comum de linha de energia , sensores de corrente e muito mais - garantindo suporte completo de integração magnética para sua aplicação.

Solicite um orçamento

Procurando por transformador de corrente SMD , transformador de detecção de corrente de alta precisão ou um design personalizado?
Entre em contato com nossa equipe de engenharia para obter amostras, desenhos ou especificações personalizadas.
