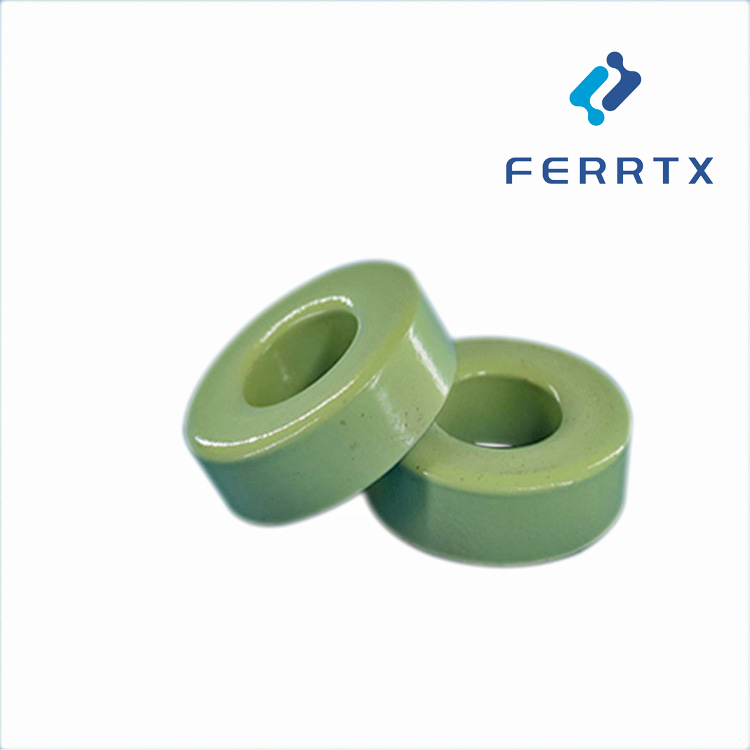

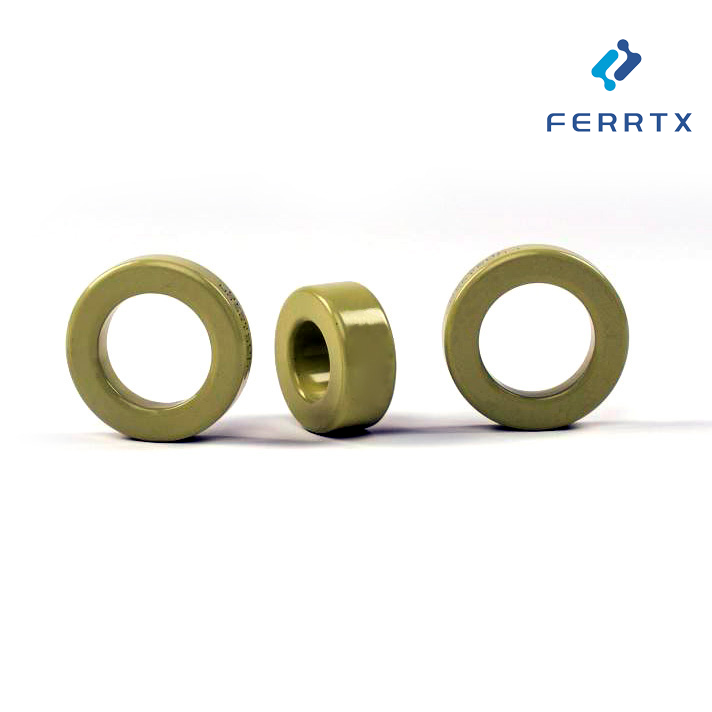

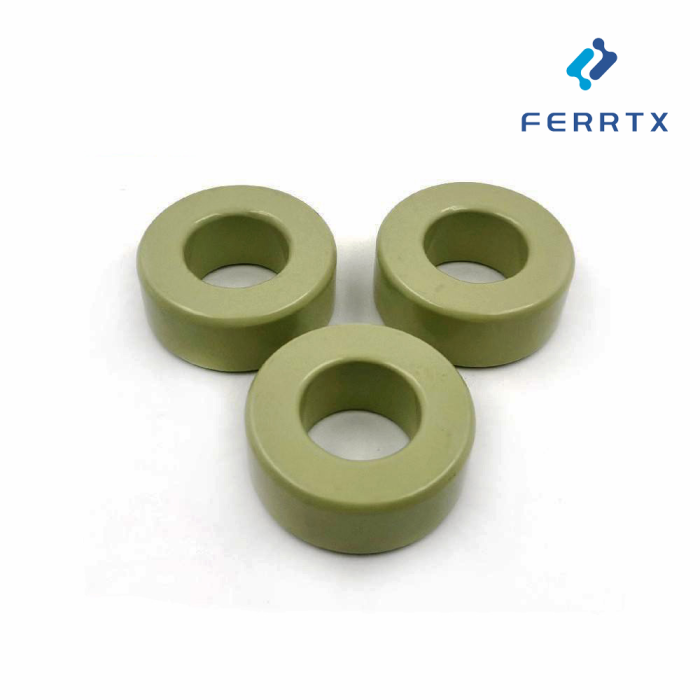

Núcleos de alto fluxo

obtenha o ultimo preço

Contato Agora

Features:

Quantidade de pedido mínimo: 1 Piece/Pieces
transporte: Ocean,Land,Air,Express
porta: Xi'an,Shanghai

Lista de Produto

Enviar Inquérito

Error

* Please fill in the information

* Please fill in your e-mail

* Please fill in the content



Lista de Produto



Descrição

Atributos do produto

Modelo: High Flux Cores

marca: FERRTX

Espécies: Suave

Forma: Forma de pote / xícara

Serviço De Processamento: Corte, Moldagem

Permeability Range: 14μ - 125μ

DC Bias Stability: >86%@50 Oe

Operating Temperature: -55°C ~ +125°C

Core Loss (10kHz): <300 mW/cm³

Ve (Volume): 0.11 - 45.3 cm³

Capacidade de fornecimento e informações adicionais

transporte: Ocean,Land,Air,Express

Lugar de origem: China

Apoio sobre: 2~8weeks

Certificados : RoHS/ISO/UL/CE/IATF 16949/CNAS

porta: Xi'an,Shanghai

Descrição do produto

Núcleos de alto fluxo: estabilidade projetada para condições extremas de polarização CC

Retenção de permeabilidade superior sob altas forças de magnetização

Avanço tecnológico central

Os núcleos de alto fluxo revolucionam o desempenho do material magnético com composição de liga patenteada, proporcionando estabilidade incomparável onde as soluções convencionais falham. Ao contrário dos núcleos de ferrite padrão que se degradam rapidamente acima de 30 Oe, nossa tecnologia de liga em pó fornece:

90% de retenção de permeabilidade a 50 Oe (verificado pela página 2 curvas de polarização DC)
Resiliência à temperatura de nível militar (faixa operacional de -55°C a +125°C)
Faixa μ de precisão (14μ a 125μ) para controle de indutância personalizado

Insight do designer: Ao desenvolver indutores de potência compactos para sistemas de carregamento rápido de veículos elétricos, a retenção de permeabilidade de 90% a 50 Oe permite fatores de forma 22% menores em comparação com alternativas.

Validação de Desempenho: Dados Críticos de Teste

1. Domínio de polarização DC

Retenção de permeabilidade comparativa a 50 Oe (por medições da página 2):

Material	Initial μ	μ at 50 Oe	Drop
High Flux 60μ	100%	86%	14%
MPP 60μ	100%	67%	33%
Sendust 60μ	100%	72%	28%

2. Estabilidade de alta frequência

Mantém >80% de permeabilidade inicial a 100kHz (página 4 curvas de frequência), permitindo aplicações como:

Transformadores de alta densidade para fontes de alimentação de servidores
Filtros EMC críticos para ruído em equipamentos médicos
Circuitos de condicionamento de potência de RF de precisão

Protocolo de integração de design
Matriz de seleção principal
Fluxograma: Seleção otimizada de materiais com base nas condições operacionais

Diretrizes de gerenciamento térmico

Cálculo do Volume Central
Ve = Ae × Le (páginas de referência 8-14 tabelas dimensionais)
Exemplo: núcleo 031-125μ: Ve=0,11cm³
Especificações de enrolamento
Diâmetro máximo do fio: AWG 24-28 (ID do núcleo revestido_min = 3,43 mm conforme página 8)
Redução térmica: queda de 3% na indutância a 100°C de carga sustentada

Soluções específicas do setor
Sistemas de energia automotiva

Carregadores integrados de 900 W: núcleos de 106-125μ mantêm 89% de permeabilidade a 125°C sob polarização de 200A DC
Sensores de gerenciamento de bateria: núcleos da série 031 (Ve = 0,11 cm³) reduzem a área ocupada pelo PCB em 40%

Supressão EMI/RFI
Redução de ruído de modo comum de 18dB documentada em:

Filtros EMI médicos (certificados EN 55011)
Sistemas de acionamento de motores industriais
Redes de distribuição de energia aeroespacial

Desde sistemas de carregamento de veículos elétricos até redes de energia aeroespaciais – cada núcleo oferece estabilidade intransigente. Magnética de precisão, projetada pela FERRTX.
